設計方法 / 作り方 / 調整方法等、すべて二宮康明氏の「よく飛ぶ紙飛行機集」を参考にしています。
|
|
高性能紙飛行機 その設計・製作・飛行技術のすべて
|
誠文堂新光社
|
基本は全て書かれています。後は慣れ？(^-^;)
|
お品書き
|
|---|
|
型番
|
概観
|
設計図
|
型紙 (pdf)
|
コメント
|
|---|
|

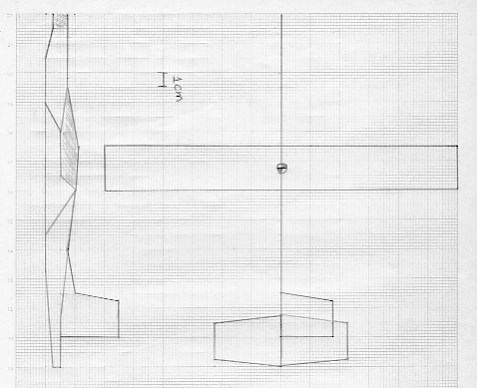

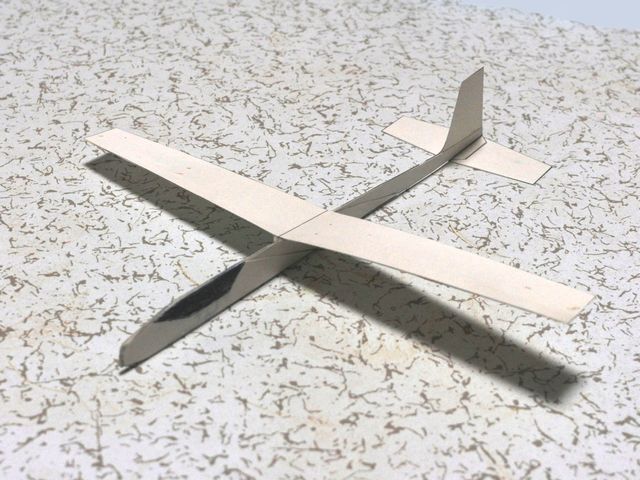

７型機
|
|
■
|
Ａ４ヨコ
|
７番目にして、ようやくコツが判ってきたような？
|
|

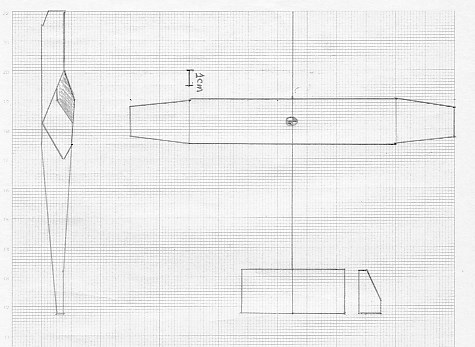

９型機
|
|
■
|
Ａ４ヨコ
|
翼端上反角＋双尾翼で、風に乗りやすくなってます。
|
|

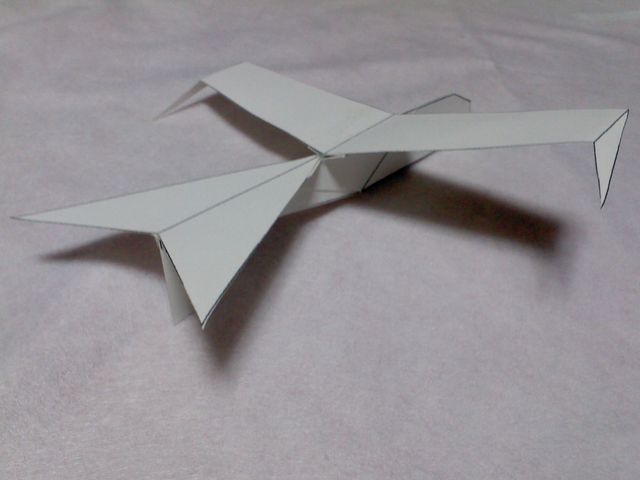

１２型機(改)
|
|
■
|
Ａ４ヨコ
/
Ａ４タテ
|
鳥の姿を模した、小型の紙飛行機。
飛距離はそこそこですが、屋内用には充分でしょう。
※ボディを換装しました。
|
|

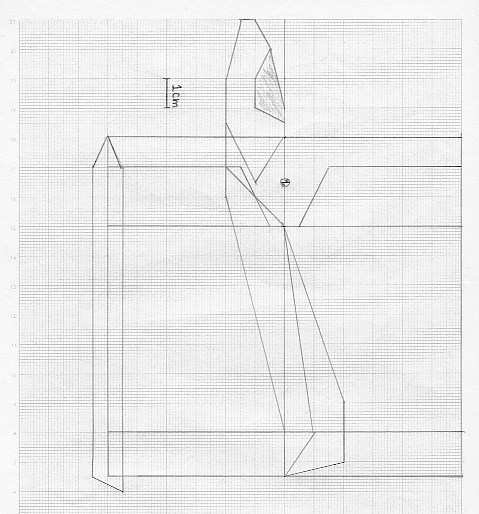

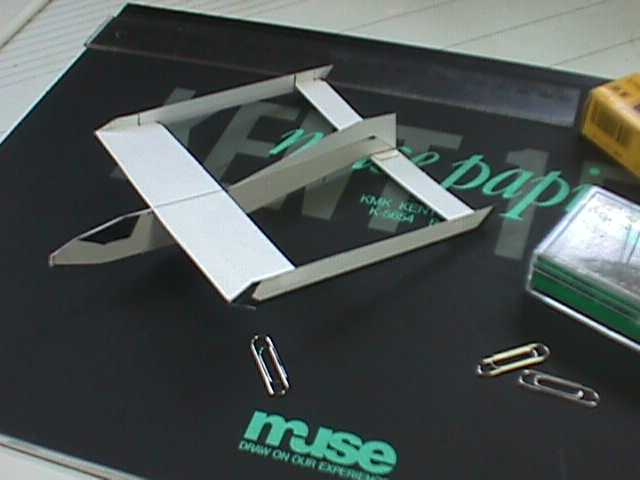

１４型機
|
|
■
|
Ａ４ヨコ
/
Ａ４タテ
|
紙飛行機だから有りうる、ちょっとひねくれたデザイン。
サイドの支柱は、ある程度調整してから付けます。
こう見えて、かなりよく飛びます。
|
|
１４型機(改)
|
|
.
|
Ａ４ヨコ
/
Ａ４タテ
|
デザインをマイナーチェンジしてみました。
レオとアストラみたいな？(いやそれじゃ分らんだろ！)
|
|

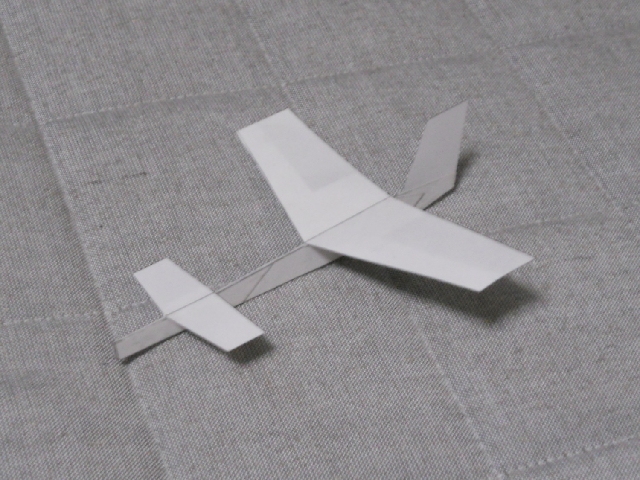

１５型機
|
|
■
|
Ａ４ヨコ
/
Ａ４タテ
|
先尾翼機に挑戦…やはり調整が難しい(汗)
|
|

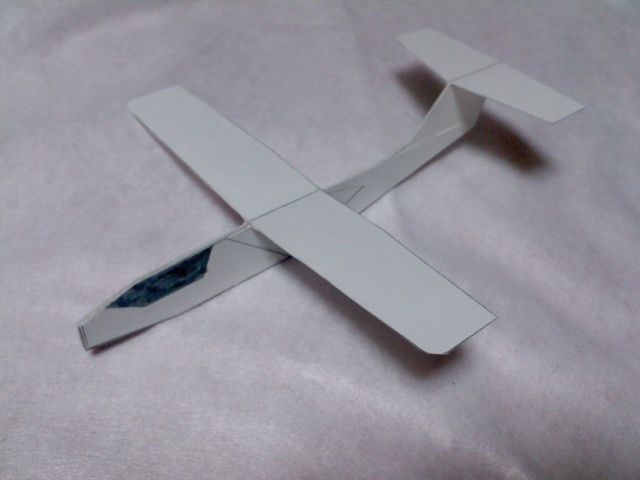

１６型機
|
|
■
|
Ａ４ヨコ
/
Ａ４タテ
|
尾翼がチャームポイント、そして実機が在りそうなシルエット。
作者としては滑空時の安定感に大満足。
|
|

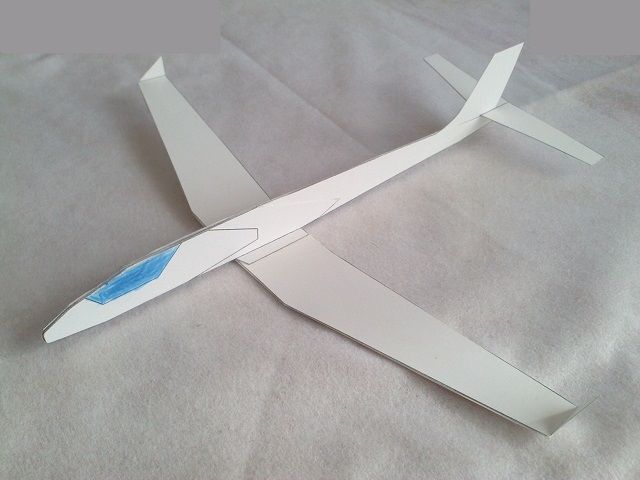

１７型機(改)
|
|
■
|
Ａ４ヨコ
|
記憶だけで「あの機体」に似せたらこうなった？
ちゃんと安定して飛びます(すこし大型)。
|
|

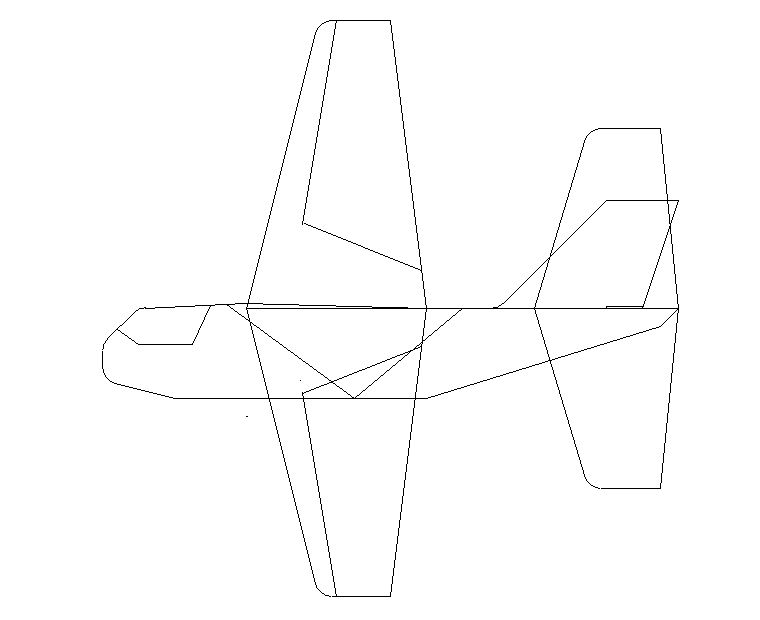

１８型機
|
|
■
|
Ａ４ヨコ
|
きちんと仕上げればちゃんと飛ぶが、
機嫌を損ねるとまるで飛ばない気難し屋さん。
この機体では、むしろ貴兄の調整テクを問う(汗)
|
|
シークレット機
|
|
■
|
Ａ４ヨコ
|
サンダーバードに捧ぐ。
双発ジェットの偵察機を想定していましたが
時代的には準宇宙機の方が良いか？
|
|
重量調整用パッチ
|
その１
/
その２
|
重量調整用のパーツです。
印刷して貼り付け、重心を調整します。
(より安全な遊戯のため、作成しました。)
|
| 型紙について |
|---|
型紙は、図面の水平方向に繊維が走っているケント紙などに印刷します。
(Ａ４ヨコの型紙はタテ目の紙に、Ａ４タテの型紙はヨコ目の紙に。)
型紙の作成は【Jw_cad】と【Microsoft Print to PDF】にて行いました。
|
| 機体の調整等 |
|---|
機体の姿勢を整えたら、【重心】を正しい位置に合わせます…通常それは【主翼のど真ん中】になります。
機首にゼムクリップを留めるのが手っ取り早いのですが、人に当ったりすると危険なのでやめましょう。
上に掲載のパッチを貼り付けることで、ほぼ重心は合います。
(大会規定では、機首にゴムスポンジが必須となっていますね。)
またクリアラッカーやアクリルのスプレーで機体表面を保護すると、草露をはじいて機体が長持ちします。
これも安価なものが販売されています。
|
| 注意事項 |
|---|
紙飛行機を飛ばす時は広い場所を選び、自身と周囲の人の安全に充分気をつけて下さい。
事故やトラブルについては、一切責任を負いません。
|
